一体化连续陀螺测斜仪

设备概览

用于复杂井况的连续陀螺测量设备

核心能力

从自动寻北到连续拉轨迹测量的系统化能力

一体化连续陀螺测斜仪应用速率陀螺和加速度计构成测试计算平台，通过敏感地球自转角速度和重力完成定向参数测量。设备无需地面初始对准，只需输入当地地理纬度即可实现真北方位测量，并可在连续拉轨迹过程中持续进行真北测量。

适用于钻杆、套管、油管及裸眼井中的井眼轨迹测量
适用于老井侧钻斜向器、定向射孔等有磁干扰场景
可与地面主机、GYRO 软件及现场服务形成一体化作业体系

0~60°

井斜测量范围

±1.5°

方位测量精度

20-30 m/min

最高连续测量速度区间

100 MPa

井下仪器与保护筒耐压边界

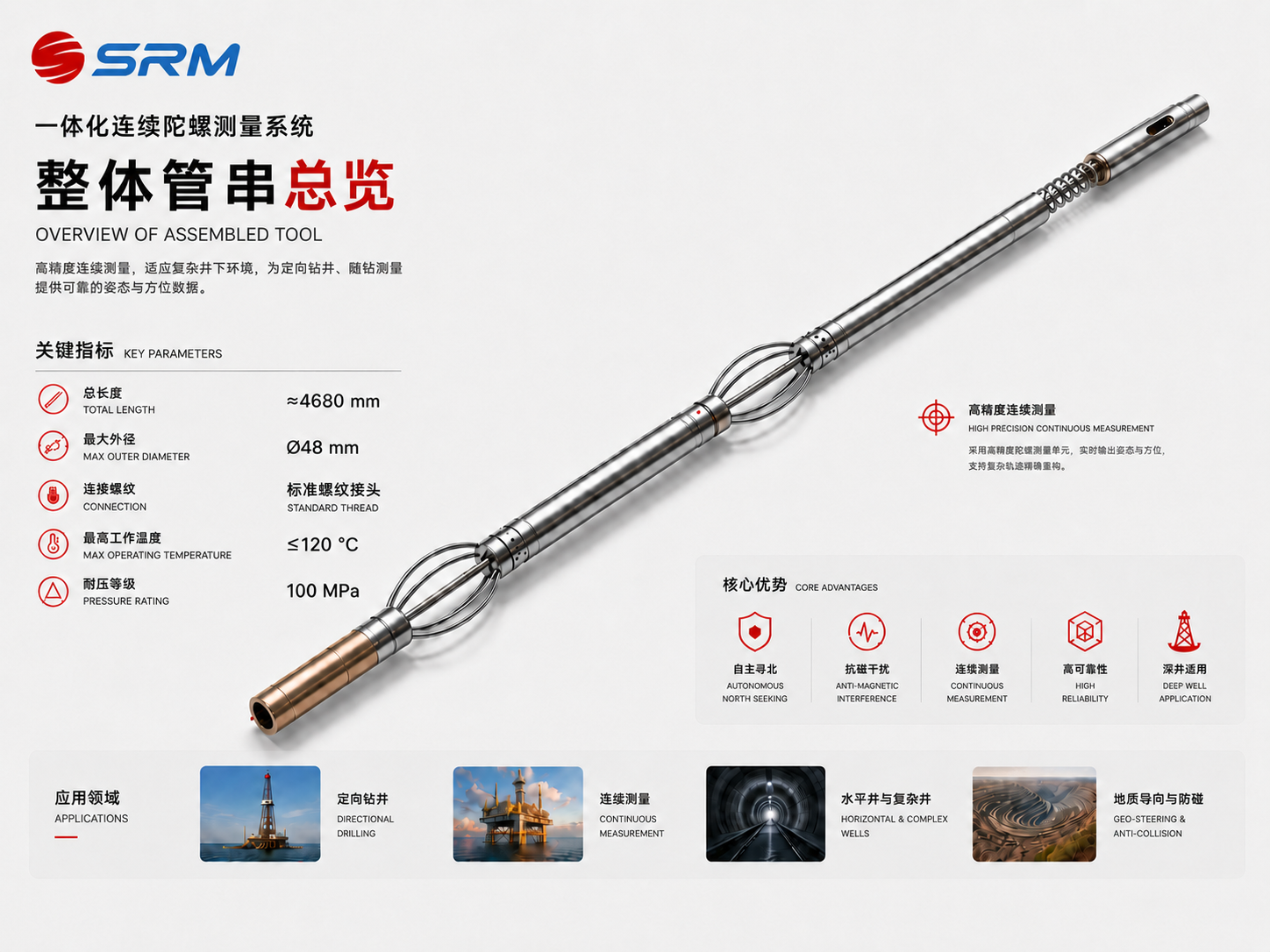

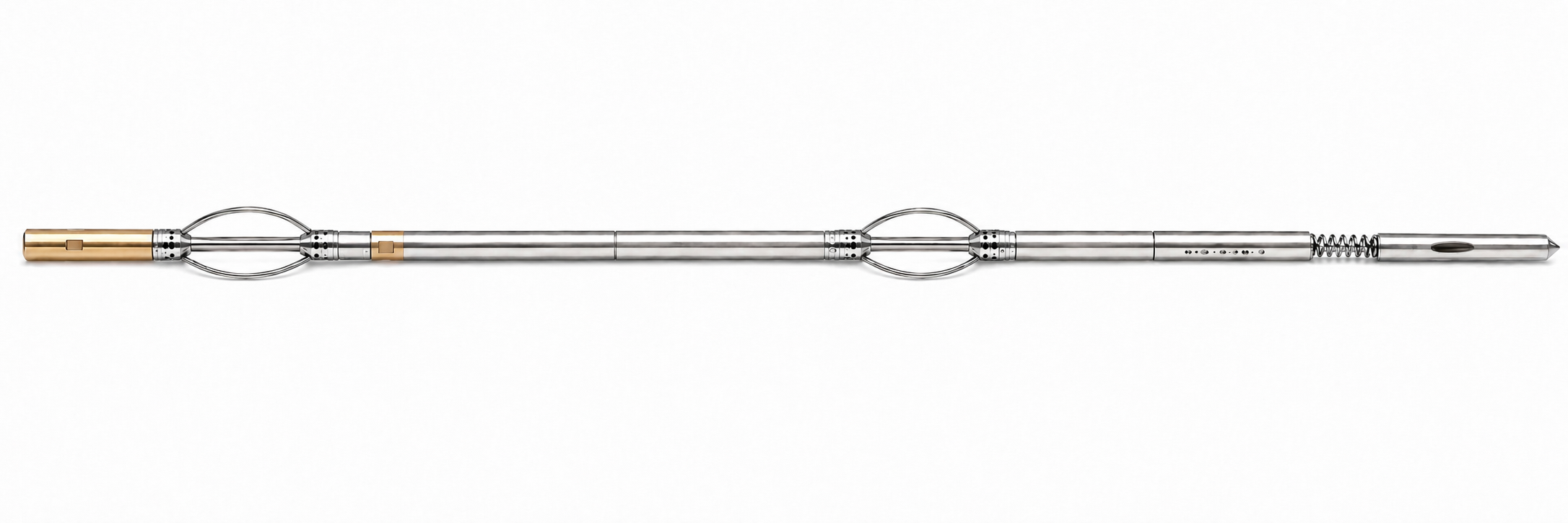

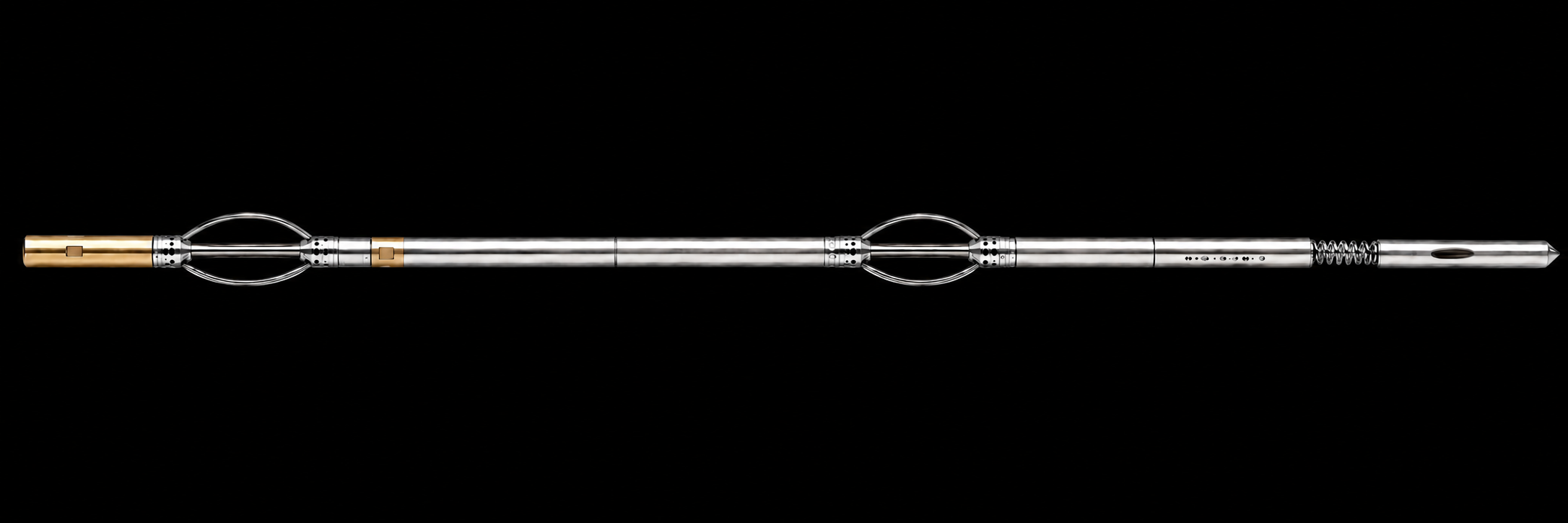

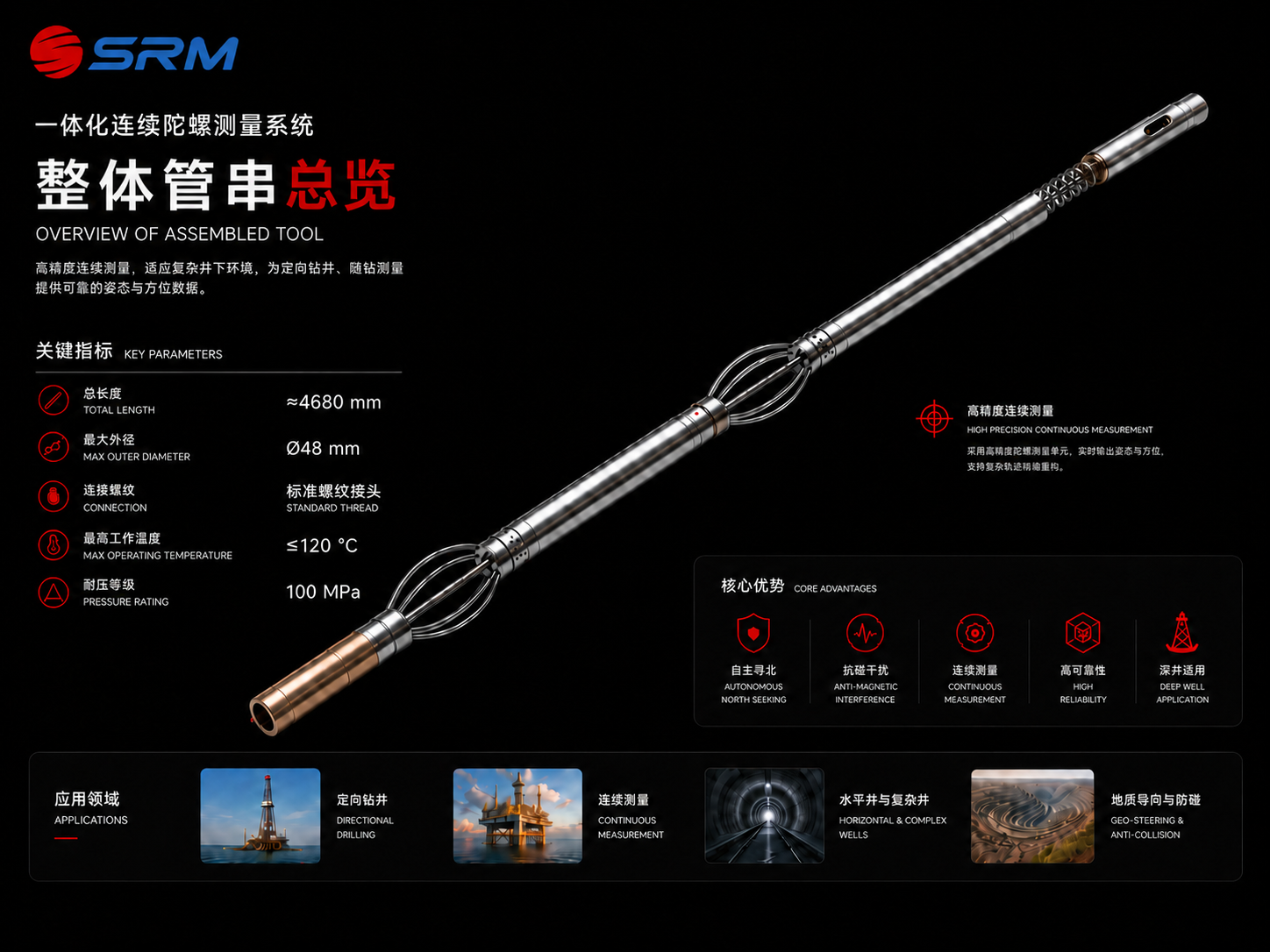

管串结构

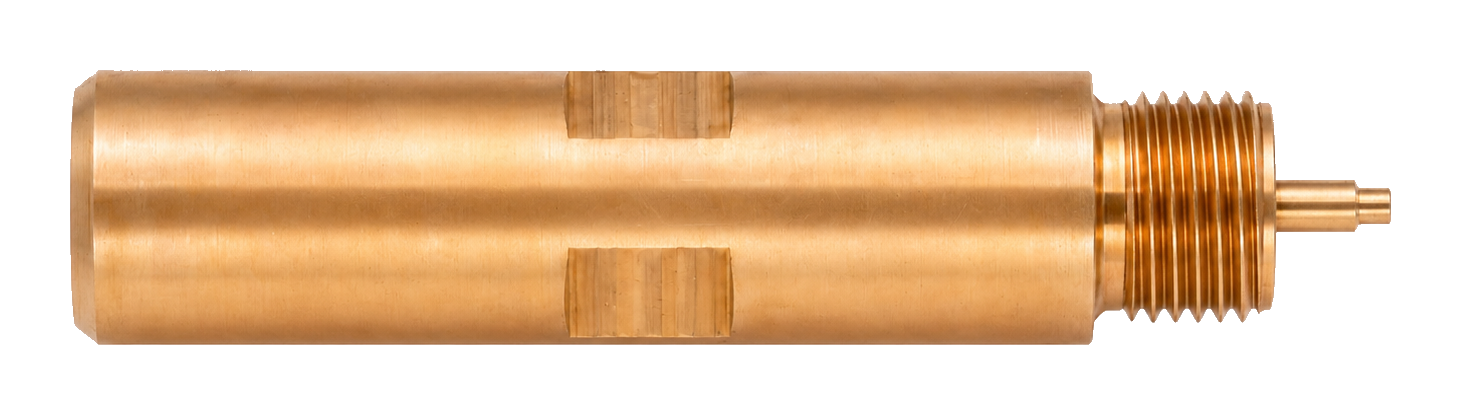

一体化连续陀螺测斜仪管串组成

将接头、扶正、测量、加重、减震与引鞋等部件组合为完整作业管串，支持复杂井况下的连续测量与稳定入井。

点击编号或部件名称，查看对应部件放大说明；打开后点击任意位置返回整体视图。

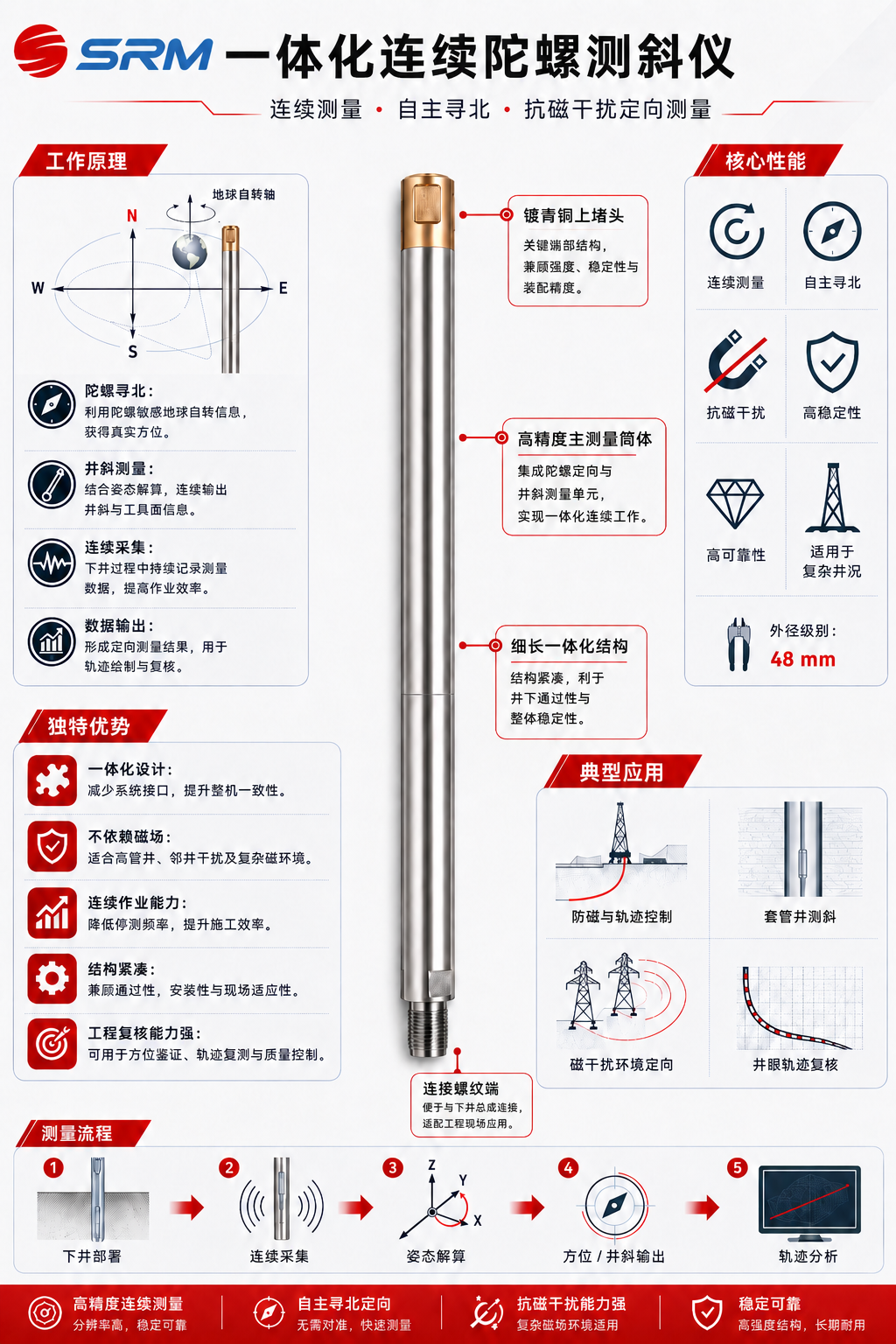

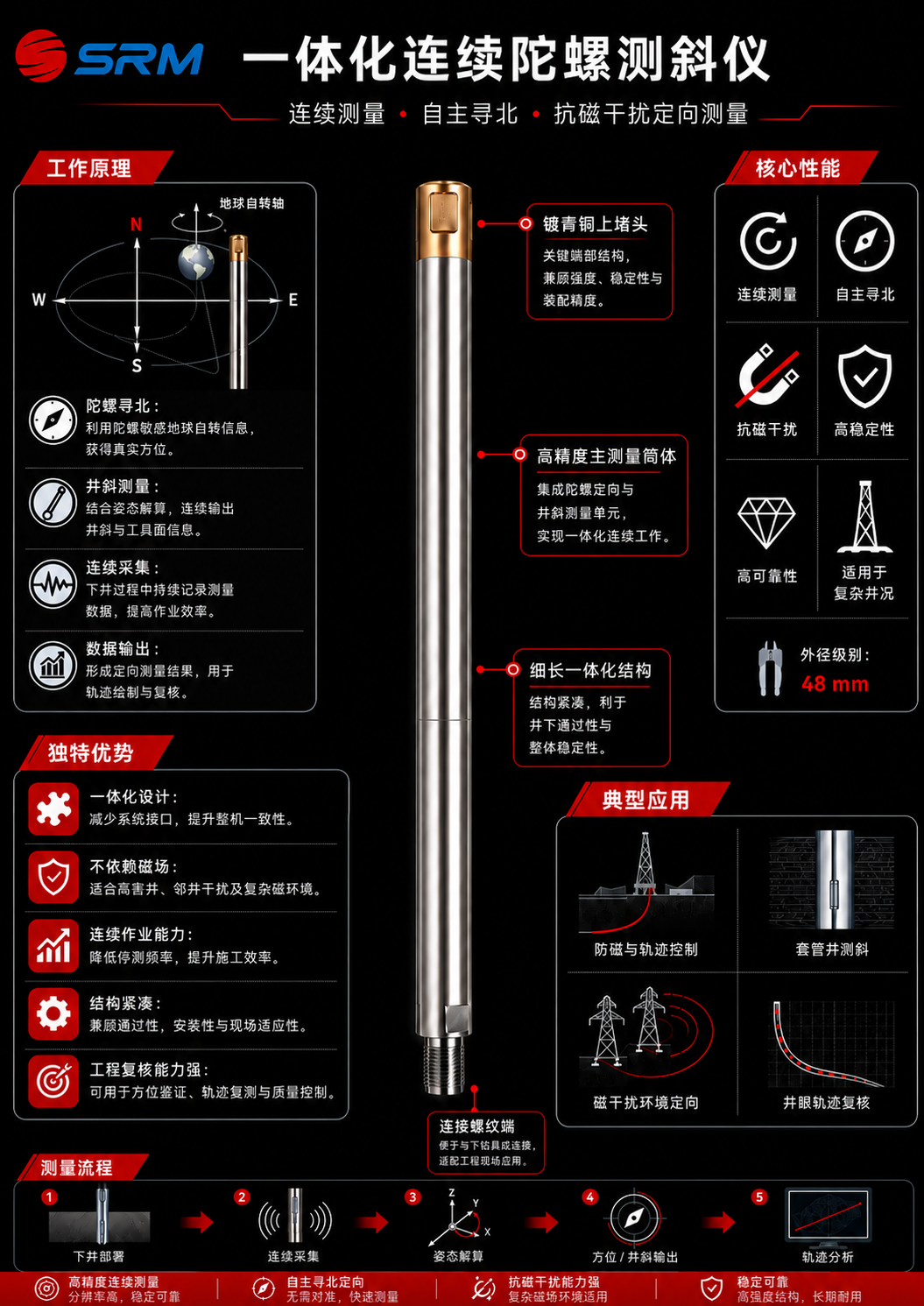

产品图解

连续测量、自主寻北与抗磁干扰能力

以图解方式呈现一体化连续陀螺测斜仪的工作原理、核心性能、结构特点、典型应用与测量流程。

技术参数

公开参数与作业边界

测量能力

公开测量参数

测量范围：井斜 0~60°，方位 0~360°，工具面 0~360°
测量精度：井斜 ±0.2°，方位 ±1.5°
工具面精度：重力工具面 ±0.3°，陀螺工具面 ±2°
连续测量最高测速：20-30 m/min，优选 20 m/min

部署条件

设备与环境边界

仪器外径：48 mm（保护筒加保温瓶直径）
井下仪器耐温：≤120℃；地面主机工作温度：-20℃~70℃
井下仪器与保护筒耐压：100 MPa
适配电缆：≤7000 m 单芯或 7 芯铠装电缆，阻值小于 230Ω
供电与功耗：电缆供电 225 mA @120 V，最大功耗 27 W，主机供电 220 VAC

应用场景

应用场景与交付支撑

海上

海上平台连续测量

覆盖海上平台现场部署、甲板检查、入井前准备和连续测量执行。

复杂工况

有磁干扰井况测量

适用于套管井、老井侧钻、定向射孔及其他有磁性干扰条件下的定向测量。

交付支撑

主机、软件与培训协同

结合地面主机、GYRO 软件、交付培训和现场技术支持形成完整作业支撑。

现场图集

陀螺测量产品图

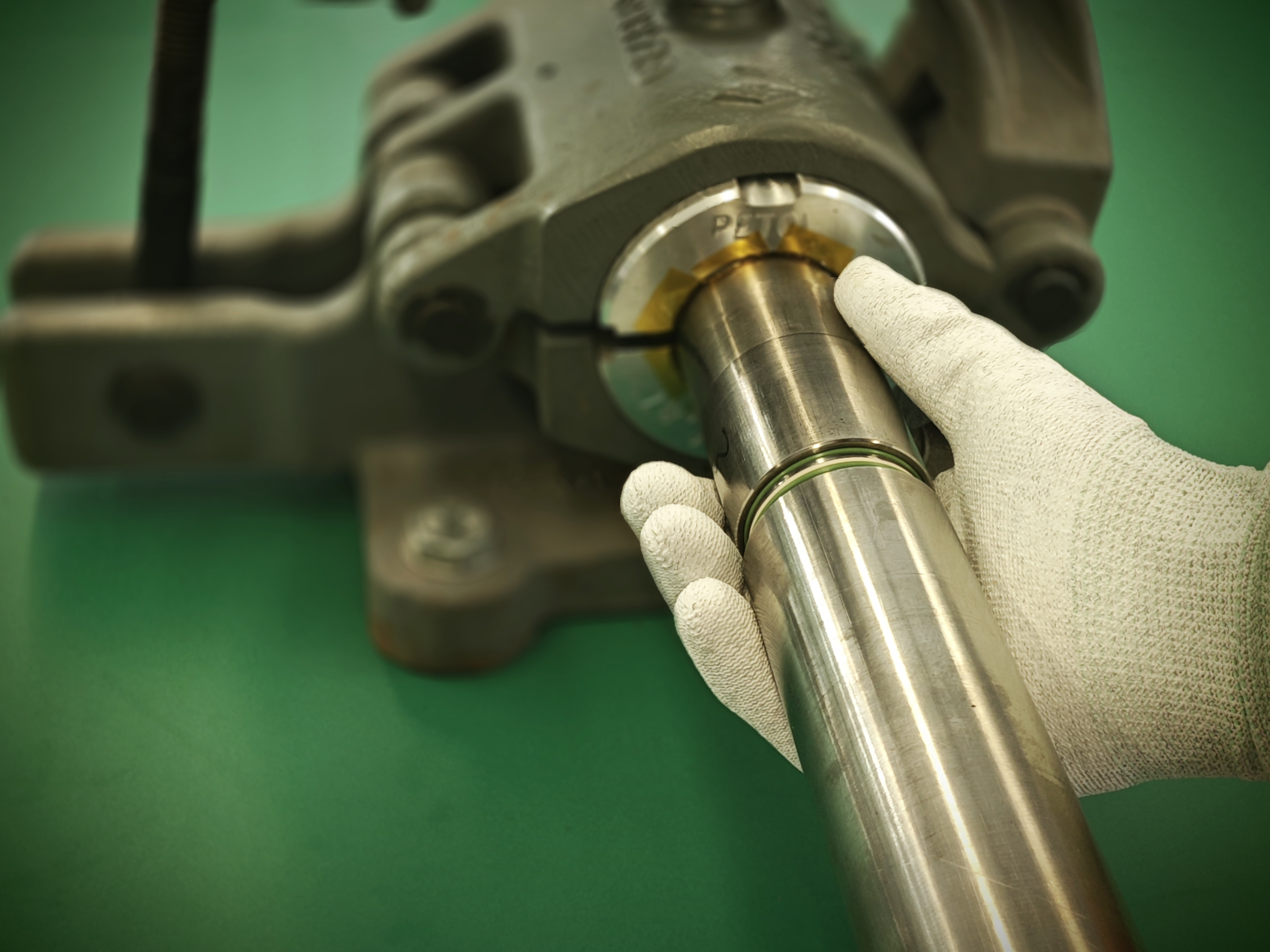

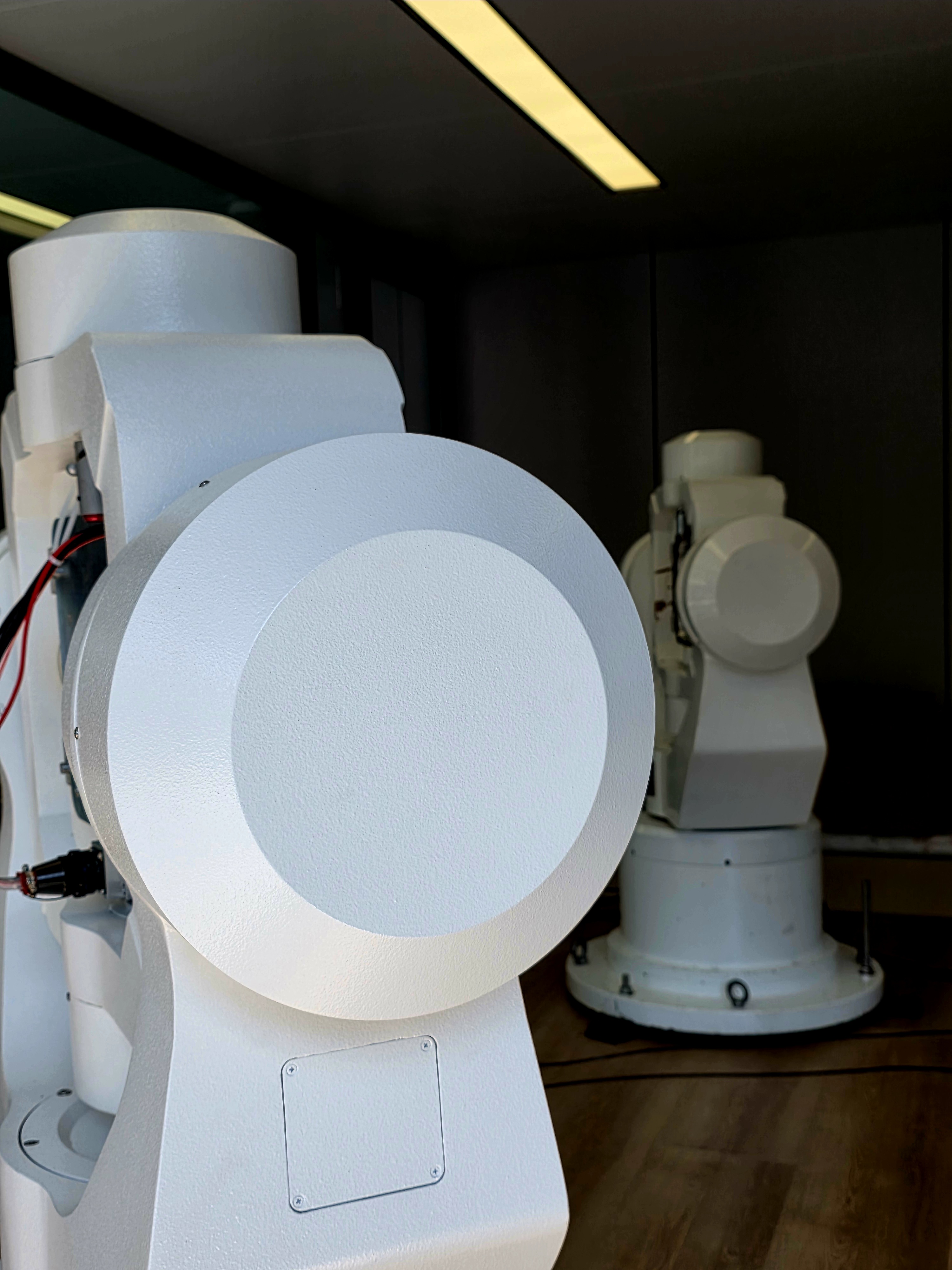

呈现一体化连续陀螺测斜仪、寻北操作与校准验证场景。
