GYRO 软件 | 盛锐马 SRM

软件能力

工程建档、设备联动、陀螺寻北与成果输出一体化

软件简介

面向油气井测斜作业的测控与计算平台

GYRO 软件运行于 Windows 桌面环境，服务于陀螺测斜仪现场作业。软件将工程建档、仪器控制、寻北执行、井斜方位采集、轨迹计算、图形显示和报告输出纳入统一流程，提升现场数据处理效率与作业过程规范性。

支持工程新建、打开、保存与工程信息维护
支持设备连接、通信状态确认、深度设置、纬度设置和 TFO 管理
支持测斜计算、三维轨迹呈现、数据导出与作业报告生成

工程管理

工程信息、路径与作业数据统一管理

寻北控制

支持预热、寻北过程控制与结果记录

轨迹计算

支持井眼轨迹、投影图和剖面图呈现

报告管理

支持成果数据导出与报告生成

功能模块

核心功能模块

工程建档

工程信息与作业数据统一管理

支持工程新建、打开、保存与工程信息维护，可将油田、井队、井名、探管、作业参数和备注信息纳入统一工程文件，支撑成果复核与资料管理。

统一维护油田、井队、井名与探管信息
保存作业参数、路径与备注内容
为成果复核和资料归档提供工程基础

设备连接

现场通信与状态确认

支持陀螺设备通信与状态联动，可完成网络连通测试、设备连接、握手确认、状态查询和实时日志显示，用于现场判断设备通信状态。

完成网络连通测试与设备连接
确认握手状态、设备状态与实时日志
支撑现场判断通信是否稳定

寻北控制

围绕寻北过程的参数控制

支持开机预热、陀螺寻北、连续寻北时间设置、振动保护阈值设置、TFO 设置与校验、船首对准和纬度设置，适配海上平台、地面井场等作业条件。

支持预热、寻北与连续寻北时间设置
配置振动保护阈值、TFO 设置与校验
适配海上平台和地面井场作业条件

轨迹计算

测斜数据处理与补偿计算

支持基础测斜数据添加、修改、删除、导入、导出与保存，并可执行测斜计算、偏移对比和补偿设置，提升现场数据处理效率。

管理基础测斜数据的增删改与导入导出
执行测斜计算、偏移对比和补偿设置
提升现场数据处理与复核效率

图形呈现

多视角井眼轨迹分析

支持三维轨迹图、水平投影图、垂直投影图和垂直剖面图呈现，可进行平移、缩放、旋转和居中查看，支撑从不同角度分析井眼轨迹。

支持三维轨迹、水平投影和垂直投影查看
支持平移、缩放、旋转和居中操作
用于从不同视角分析井眼轨迹

报告与日志

形成可追溯的作业记录

支持测试报告、作业报告和计算数据输出，并通过系统日志与实时状态区域记录连接、寻北、采集和关键操作过程，形成可追溯的作业记录。

输出测试报告、作业报告和计算数据
记录连接、寻北、采集和关键操作过程
支撑作业复盘、资料交付和过程追溯

界面说明

从工程管理到轨迹分析的核心界面

软件界面覆盖工程管理、设备连接、参数设置、寻北控制和轨迹显示等模块。

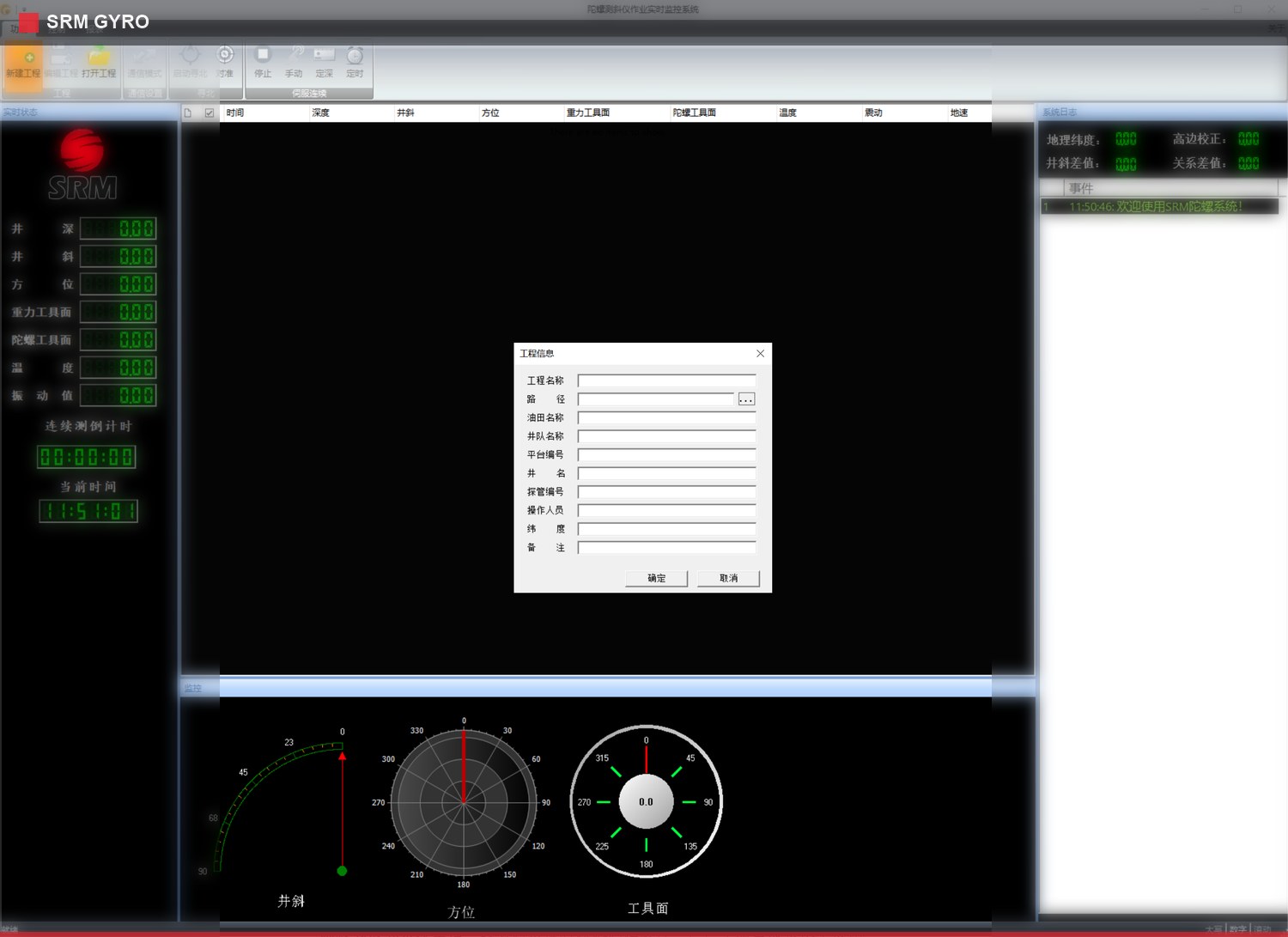

工程建档界面：集中维护工程名称、井场信息、仪器信息和作业参数。

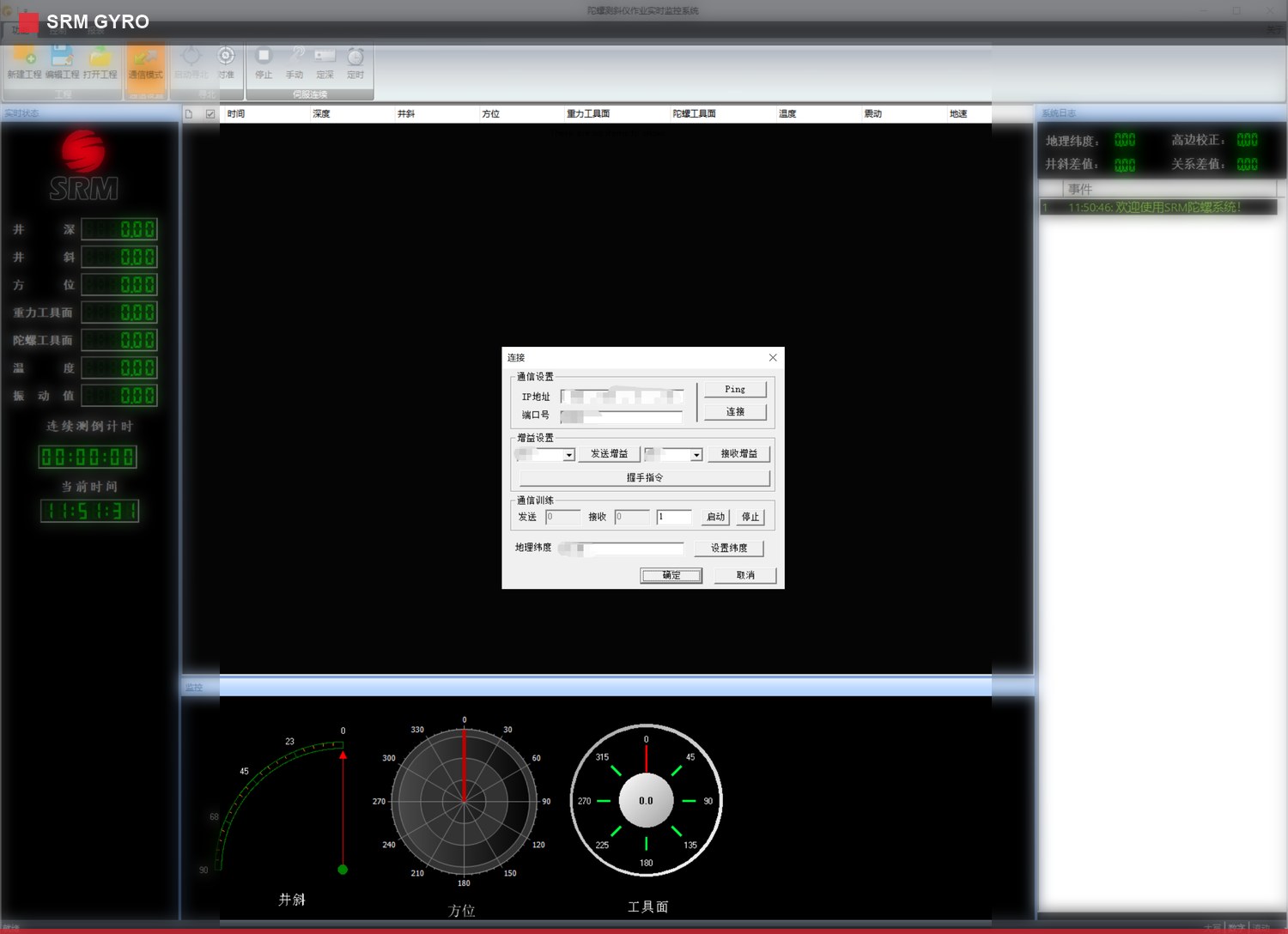

设备连接界面：用于完成通信测试、设备连接和状态确认。

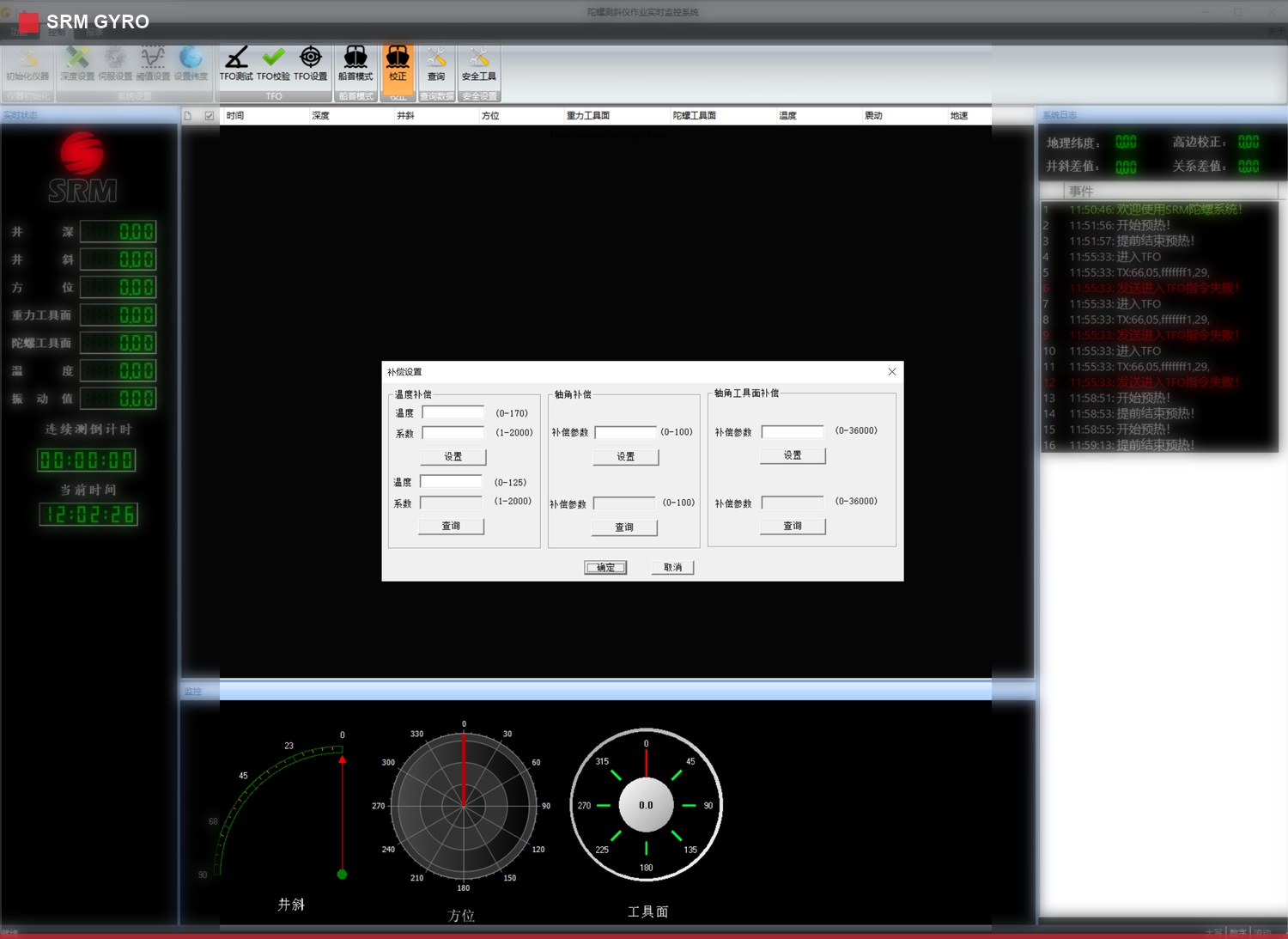

参数设置界面：支持深度、TFO、补偿和作业条件相关参数配置。

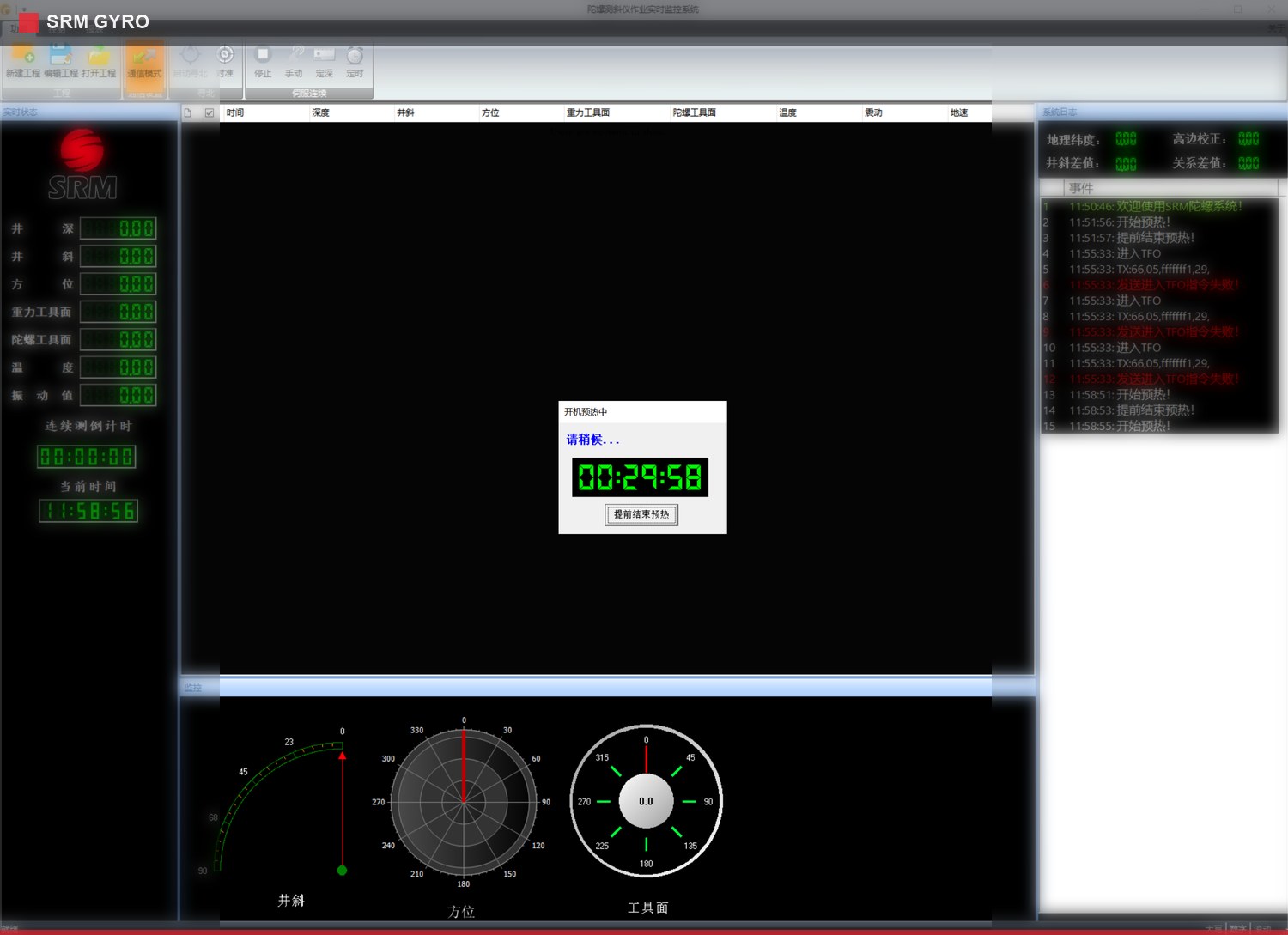

寻北过程界面：记录预热、寻北进度和关键执行状态。

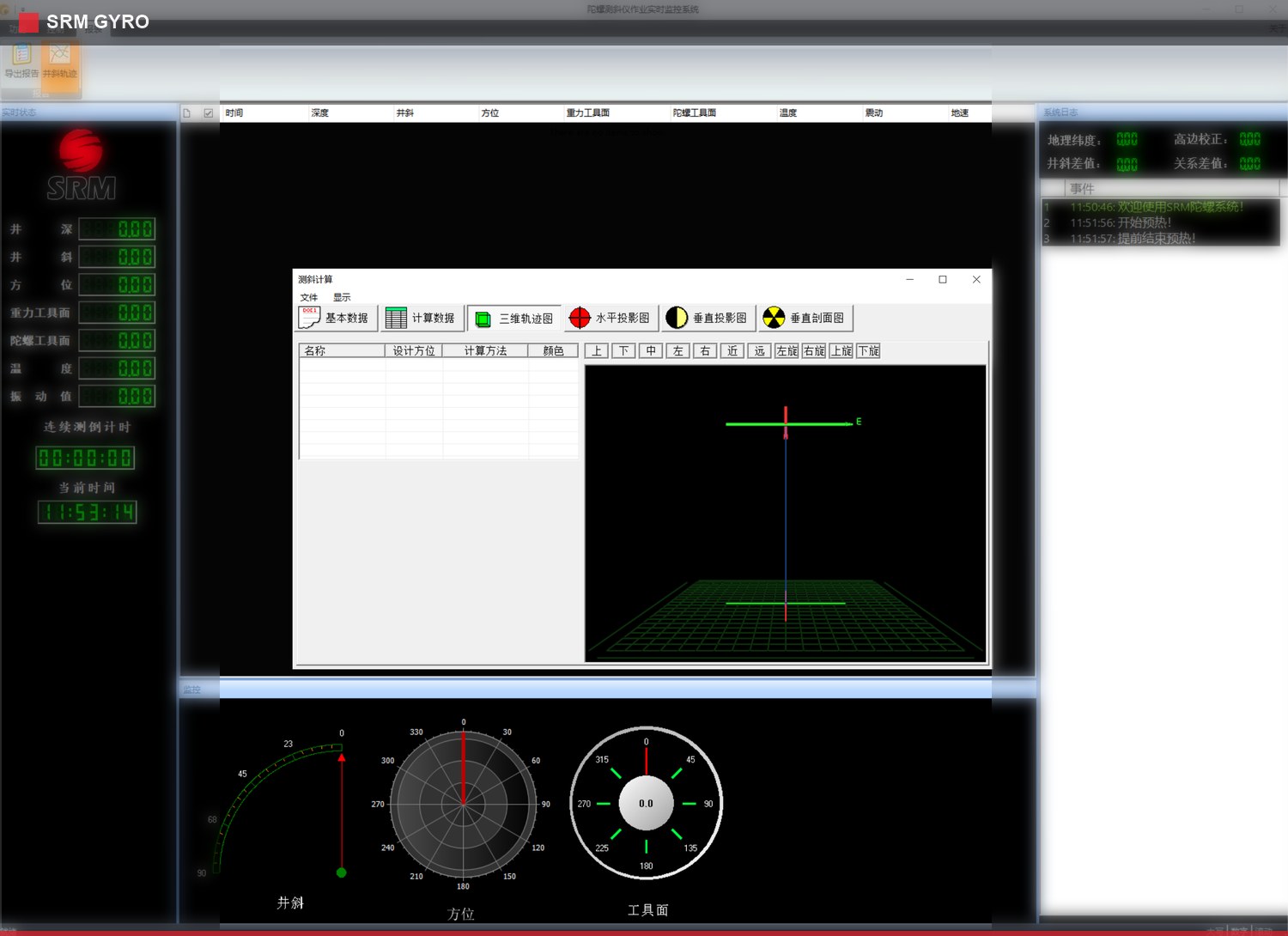

轨迹呈现界面：支持三维轨迹、投影图和剖面图查看。

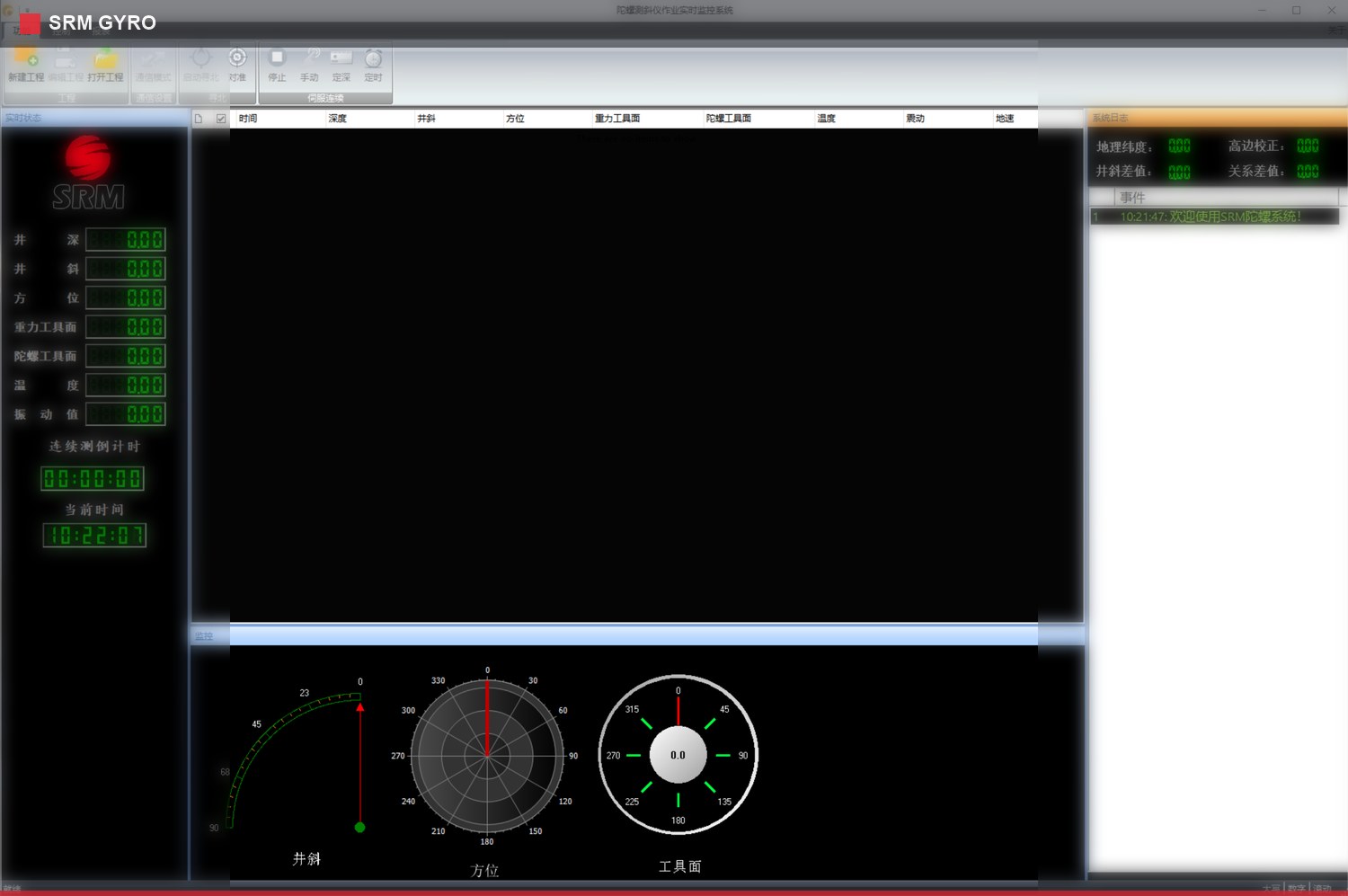

软件主界面：汇集实时监控、数据列表、状态信息和图形显示区域。

作业流程

从工程建立到成果交付的闭环

01 工程建档

建立作业工程，维护井名、平台、探管、纬度和备注等基础信息。

02 通信联调

完成设备连接、状态查询、通信状态确认和实时日志确认。

03 参数设置

设置深度模式、步长、TFO、船首对准、连续寻北时间和振动保护阈值。

04 寻北采集

执行预热、寻北、采集测试和关键测量参数记录。

05 数据计算

完成基础数据管理、测斜计算、偏移对比与补偿参数处理。

06 图形分析

查看三维轨迹、水平投影、垂直投影和剖面图。

07 报告输出

生成测试报告、作业报告和计算结果文件。

08 过程追溯

通过系统日志和实时状态记录复核作业过程与异常信息。

现场价值

面向现场测斜作业的协同能力

规范作业流程

将工程信息、参数设置、仪器控制、数据采集和成果输出整合到统一流程，减少现场作业环节分散造成的管理成本。

提升数据处理效率

测斜数据可在软件内完成录入、校核、计算、图形分析和导出，支撑技术人员形成可复核成果。

增强过程可追溯性

日志、实时状态和报告输出共同记录设备连接、寻北执行、采集测试和关键操作，为项目复盘和质量控制提供依据。

现场图集

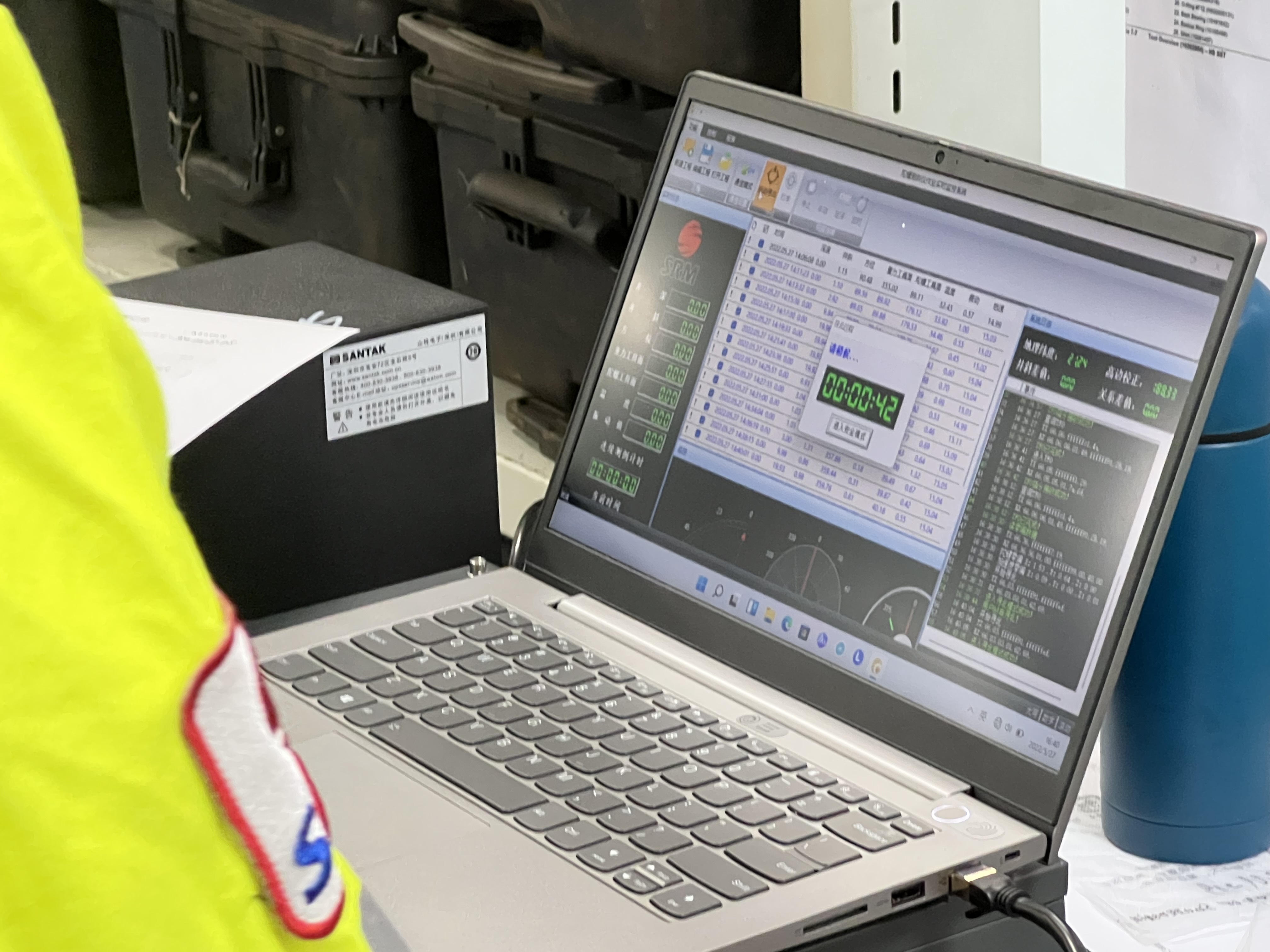

GYRO 软件操作图

结合现场操作场景与软件界面，说明 GYRO 软件的应用方式。

资料服务

GYRO 石油钻井陀螺测斜寻北软件
